低振動低騒音式地盤改良工法 Kokudo sougou-Ecological Gentle Geo
工法の概要

概要
本工法は、陸上工事における低振動低騒音式の
 サンドまたはグラベルコンパクションパイル工法です。
ケーシング先端には偏芯した堀削・拡径ヘッドを
 装備しています。
 このヘッドの先端には堀削ビットが取り付けられてお
 り、傾斜したヘッドの外側には自由回転する円錐状の
 成型ローラが装備されています。
このヘッドの回転およびケーシングを上下することに
 よって原地盤の堀削貫入およびパイル材の締固め拡径
 を行うことができ、バイブロハンマーを使用せずに
 施工する低振動低騒音工法です。

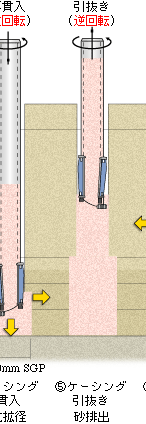

2施工方法
本方式は、パイル材料を成型ローラにより側方に押し
 つけることで、拡径および締め固めることを基本理論
 としたもので、従来のSCP工法の造成理論とは異なった
 造成過程を持つ工法です。

打設機本体

1低振動・低騒音
バイブロハンマーを使用せず油圧駆動により施工
 するため、低振動かつ低騒音で施工ができます。
それにより、近接する構造物への影響が従来工法
 に比べて小さくなります。

2品質の確実性
ケーシング貫入時に原地盤を偏芯体の回転力に
 より側方に押しつけ、側方への締固め効果が
 高くなります。
従来の地盤改良工法と同等以上の改良効果が
 得られます。
貫入力および回転トルクから造成した砂杭の
 強度を推定することが可能です。

3高い施工能力
油圧駆動によりトルクが大きいので、打設箇所に
 多少の障害物や硬い層が存在しても
 ケーシングの貫入ができます。
それにより、従来工法における先行堀削が
 不要となり、安価で迅速な施工ができます。
油圧により自機だけでリーダーを引き起こすこと
 ができ、組立解体時にクレーンを使用する
 回数を減らすことができます。

4リサイクル
ガラス砂、再生砕石等のリサイクル材を
 パイル材として有効活用できます。
その品質、施工性、出来形は従来の材料と
 同等です。

先端ヘッド部
圧入式KS-EGG工法は、ケーシングパイプを
回転させ、油圧駆動によって、パイル材を上下に圧入
させるため、低振動、低騒音で工事を行う事が
出来ます。工事と隣接する建物や道路が近い場合に、
効果を発揮します。
